il connettore di cavo di 0S 4pin Lemo, serie S di Lemo fissa i connettori FFA.0S.304.CLA

Connettore di cavo di Lemo della spina maschio di pubblicazioni periodiche 0S 4pin di S FFA.0S.304.CLA

• Shell disegna/modello: FFA*: Spina, anello del cavo e dado diritti per la misura del sollievo della curvatura
• Materiale dell'alloggio: Dado (cromato) d'ottone dell'anello e delle coperture, manica d'ottone nichelata del fermo e metà di pezzi
• Configurazione: 0S.304: Bassa tensione 4
• Curren stimato: 7A
• Tipo del contatto: Lega per saldatura
• Max. Matings: 5000
• Contatti il diametro: 0,7 millimetri (0.028in)
• Diametro del secchio: 0,6 millimetri (0.024in)
• Conduttore solido massimo: 0,25 mm^2 (AWG 24)
• Max. Stranded Conductor: 0,14 mm^2 (AWG 26)
• R (massima): mOhm 6,1
• Vtest: 1060 V (CA), 1500 V (CC)

Promettiamo a tutto l'nostro assemblaggio cavi:

• L'ingegnere professionista valuta i vostri bisogni
• 100% che prova prima della spedizione
• La quantità piccola è benvenuta
• Overmold è disponibile

Processo:

Prima faccia l'assemblaggio cavi, là sono un certo fabbisogno informativo confermano il primo, come il connettore di cavo, lunghezza, il OD, diagramma del cavo:

• Cabli l'applicazione (dobbiamo sapere che è per potere o il segnale, quindi possiamo usare il cavo adatto per voi)
• Lunghezza di cavo, cavo OD
• Connettori di entrambi i lati (per il connettore, consigli prego i dettagli della specificazione o di numero di modello)
• Fissi il modo del collegamento (il nostro ingegnere risolverà un diagramma di collegamento compreso tutti i dettagli del cavo per il vostro confirmtion)

Quando scegliete la spina, là stile sempre 2 per le vostre opzioni: con la manica o senza. Per assicurarsevi per fare un giusto chioce, lascimi prego evidenziargli la differenza come seguenti:

Differenza:

Numero di modello:

Senza manica: FGG.0B.304.CLAD52

Con sleevr: FGG.0B.304.CLAD52Z, Z fanno una pausa la manica

Vantaggio:

• Con la manica: la manica può alleviare un certo danneggiamento del cavo quando lavora
• Senza manica: questa struttura può mettere la lunghezza in cortocircuito di entrambi i connettori, per esempio, se soltanto bisogno fate 6cm-10cm cavo lungo, avete bisogno dell'uso questo stile, può essere più flessibile e più facile da fare l'assemblaggio cavi.

vedi prego uno il nostro cavo su ordinazione (è 8cm Lemo lungo 2pin a FGJ 6pin per il sistema ROSSO della macchina fotografica):

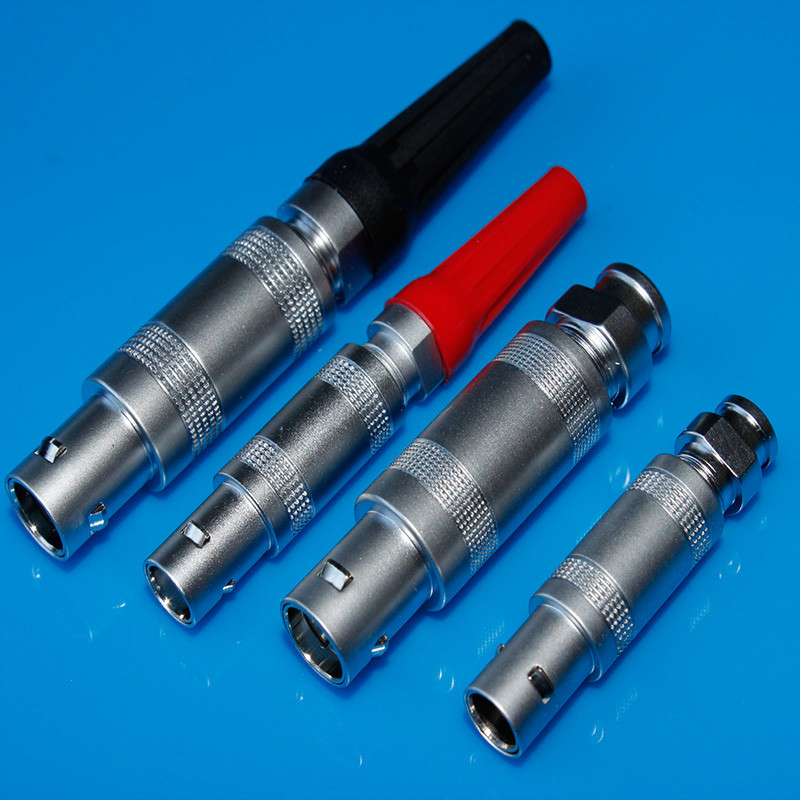

Struttura: soltanto una piccola differenza in coda del connettore, nessuna grande differenza di funzione vede prego le immagini allegate:

senza stile della manica:

Con stile della manica:
