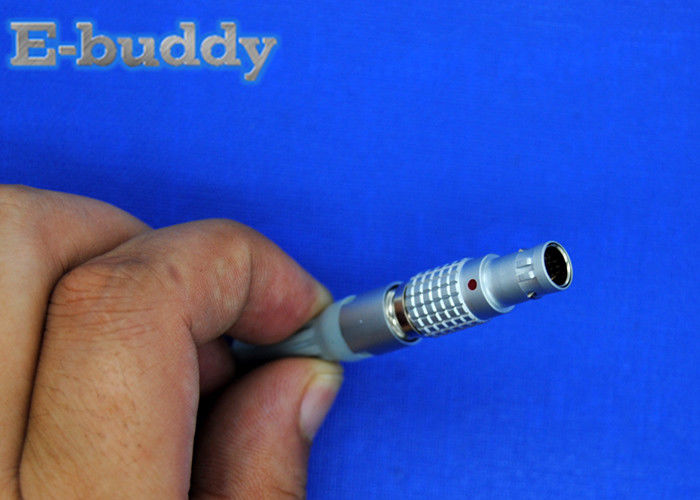

30 tipo connettori FGA.1B.302.CLAD della lega per saldatura della spina maschio 2pin 1B di grado di serie di Lemo B

Serie di Lemo B 30 tipo connettori FGA.1B.302.CLAD della lega per saldatura della spina maschio 2pin 1B di grado

• Shell disegna/modello: FG*: Spina diritta, anello del cavo
• Chiusura: 2 chiavi (alpha=30, spina: contatti maschii, recipiente: contatti della femmina)
• Materiale dell'alloggio: Dado (cromato) d'ottone dell'anello e delle coperture, manica d'ottone nichelata del fermo e metà di pezzi
• Configurazione: 1B.302: Bassa tensione 2
• Tipo del contatto: Lega per saldatura
• Max. Matings: 5000
• Contatti il diametro: 1,3 millimetri (0.051in)
• Diametro del secchio: 1 millimetro (0.039in)
• Conduttore solido massimo: 0,5 mm^2 (AWG 20)
• Max. Stranded Conductor: 0,5 mm^2 (AWG 20)
• R (massima): mOhm 3,6
• Vtest (contatto-SHELL): 1350 V (CA), 1910 V (CC)
• Vtest (contatto-contatto): 1500 V (CA), 2120 V (CC)

• Ottenga il cavo tramite il dado dell'anello della manica nell'ordine, poi saldante il cavo del cavo all'isolante uno per uno, prego d'importanza noti l'ordine del cavo
• Metta il trasportatore dell'inserzione di spaccatura all'isolante del soldere, per tenere la scanalatura del compagno del trasportatore dell'inserzione di spaccatura perfetta con il sollevamento del sotto-insieme dell'isolante
• metta l'anello a destra della posizione di cavo, assicuri il sollevamento del compagno dell'anello con la scanalatura del trasportatore dell'inserzione di spaccatura
• il pust l'anello spaccato del trasportatore dell'inserzione del sotto-insieme dell'isolante nelle coperture esterne nell'ordine, si assicura il sollevamento del compagno del trasportatore dell'inserzione di spaccatura con la scanalatura delle coperture esterne
• Avviti strettamente il dado dell'anello
• Fa l'autostop la manica al punto corrispondente del dado dell'anello.
